【演習】波のグラフ 〜y-xグラフ〜

物理基礎【波】第4講『波のグラフ 〜y-xグラフ〜』の講義内容に関連する演習問題です。 講義編を未読の方は問題を解く前にご一読ください。

波のグラフ 〜y-xグラフ〜波のグラフはこれまで数学で習ってきたようないわゆる「普通の」グラフとは異なる点があるため，一筋縄ではいきません。物理基礎の波の分野の最初の関門です。...

問題

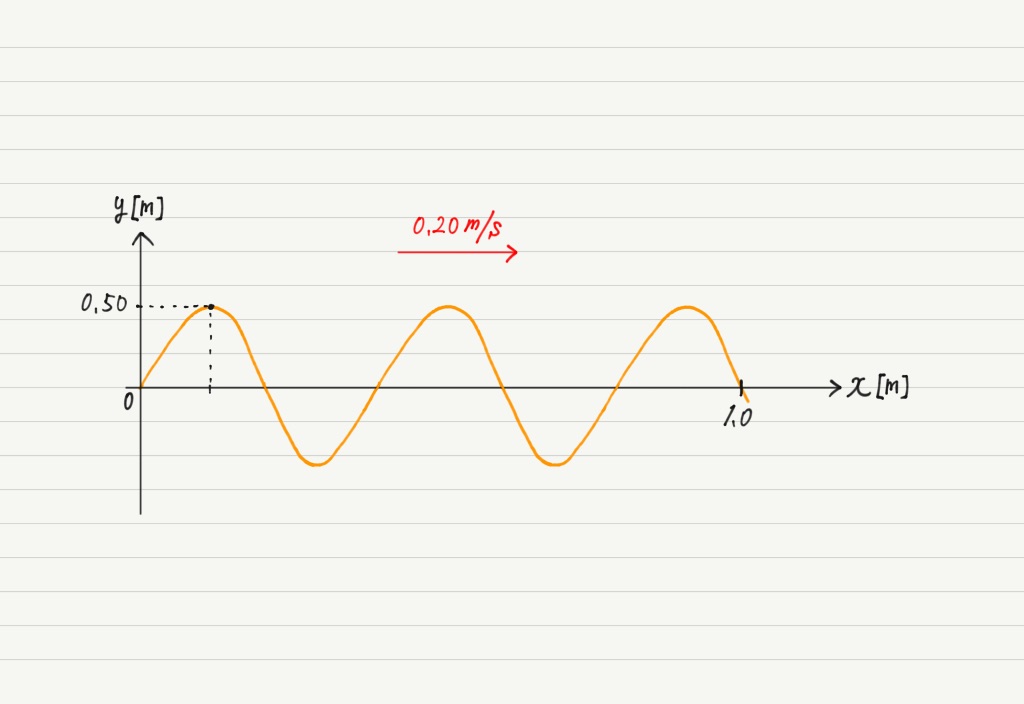

原点Oにある波源から，0.20m/sの速さでx軸を正方向に進む波が発生している。 下図はこの波の時刻t＝0sにおけるy-xグラフである。 以下の各問に答えよ。

[Level.1]
この波の，時刻t＝1.0sにおけるy-xグラフを0m≦x≦1.0mの範囲で書け。

[Level.2]
この波の，時刻t＝2.0sにおけるy-xグラフを0m≦x≦1.0mの範囲で書け。

[Level.3]
この波の，時刻t＝12.5sにおけるy-xグラフを0m≦x≦1.0mの範囲で書け。

この下に答えを載せていますが，まずは自力で考えてみましょう。

答え

[Level.1]

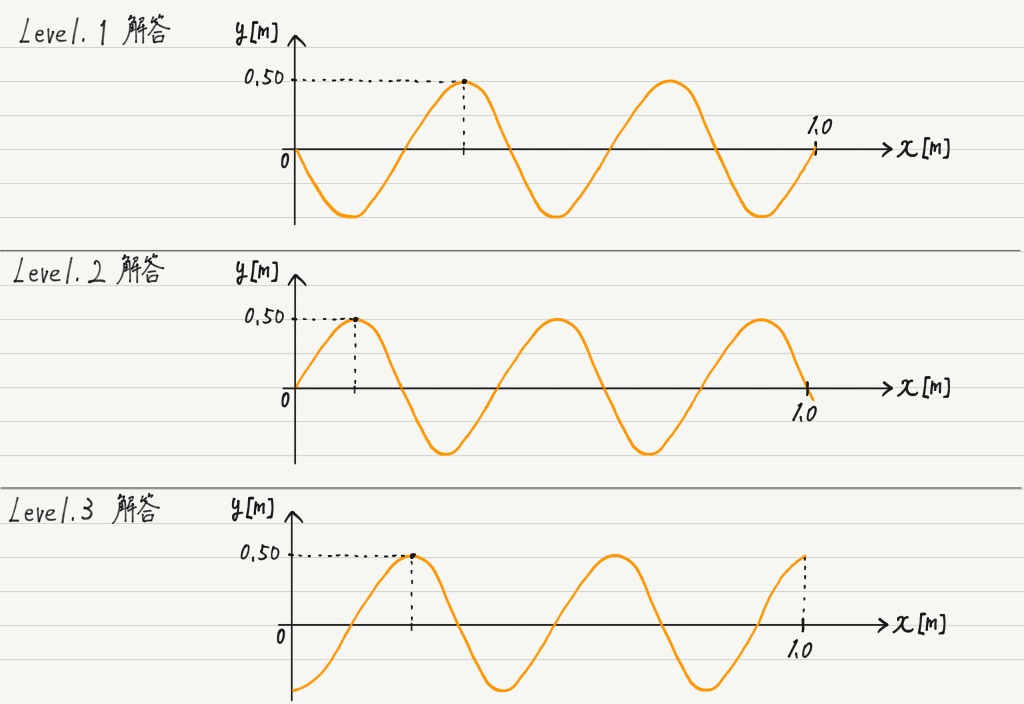

下図参照。

[Level.2]
下図参照。

[Level.3]
下図参照。
