電磁気

【演習】コンデンサーを含む直流回路

物理【電磁気】第14講『コンデンサーを含む直流回路』の講義内容に関連する演習問題です。 講義編を未読の方は問題を解く前にご一読ください。

コンデンサーを含む直流回路これまで回路の問題といえば抵抗が主役でしたが,抵抗の他にコンデンサーが組み込まれている場合の回路について見ていきたいと思います!...
Contents

問題

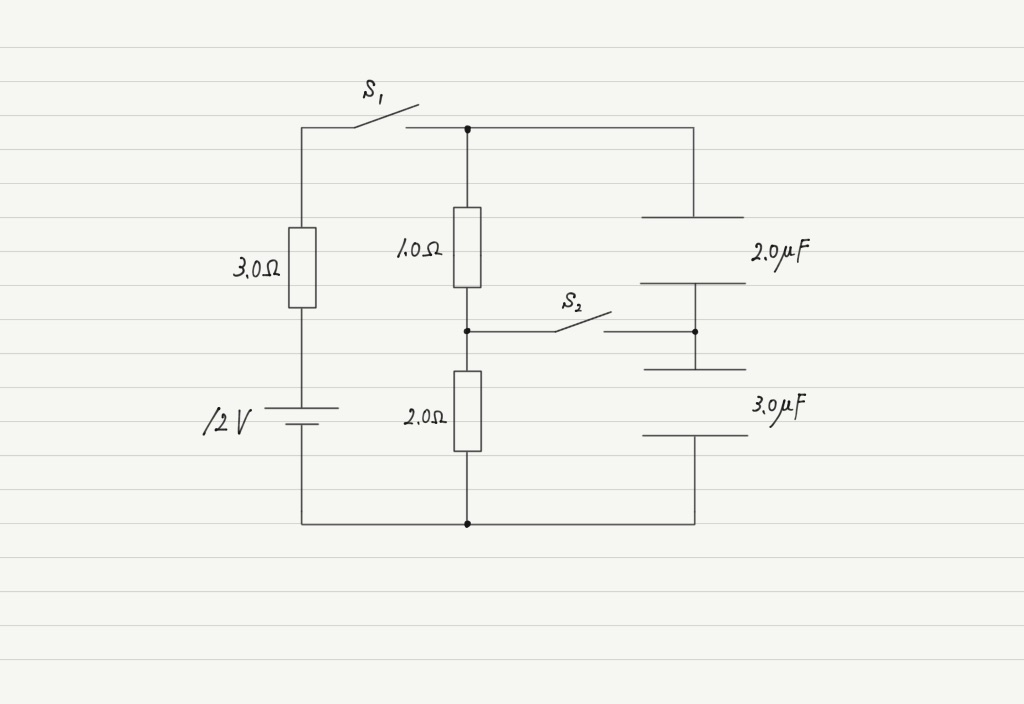

下図にような,電池,抵抗,コンデンサー,スイッチからなる回路がある。 はじめスイッチS1,S2は開いており,コンデンサーに電荷は蓄えられていなかった。 以下の各問に答えよ。
[Level.1]
S1を閉じた直後に,3.0Ωの抵抗に流れる電流は何Aか。

[Level.2]
S1を閉じて十分に時間が経過したときに,3.0Ωの抵抗に流れる電流は何Aか。

[Level.3]
S1を閉じて十分に時間が経過した後,S1を閉じたままS2も閉じる。 S2を閉じてから十分に時間が経過するまでの間に,S2を通過する電気量は何Cか。

この下に答えを載せていますが,まずは自力で考えてみましょう。


答え

[Level.1]
4.0A

[Level.2]
2.0A

[Level.3]
8.0×10-6C

(※ 解説は現在準備中。)
