電磁気

【演習】電気力線

物理【電磁気】第4講『電気力線』の講義内容に関連する演習問題です。 講義編を未読の方は問題を解く前にご一読ください。

電気力線電場の様子を視覚的に捉えるためのアイテム,「電気力線」について学びましょう!...
Contents

問題

[Level.1]

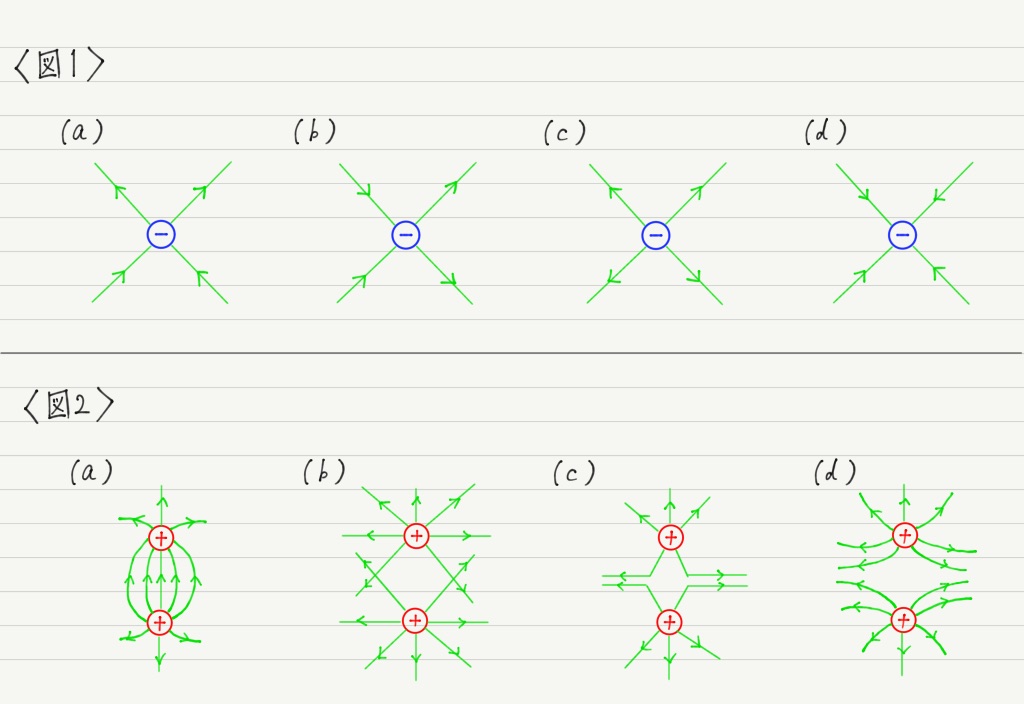

空間に負電荷を1つだけ置く。 電荷周囲の電気力線として正しいものを,以下の図1に載せた選択肢から選べ。

[Level.2]
空間に2つの正電荷を置く。 電荷周囲の電気力線として正しいものを,以下の図2に載せた選択肢から選べ。

[Level.3]

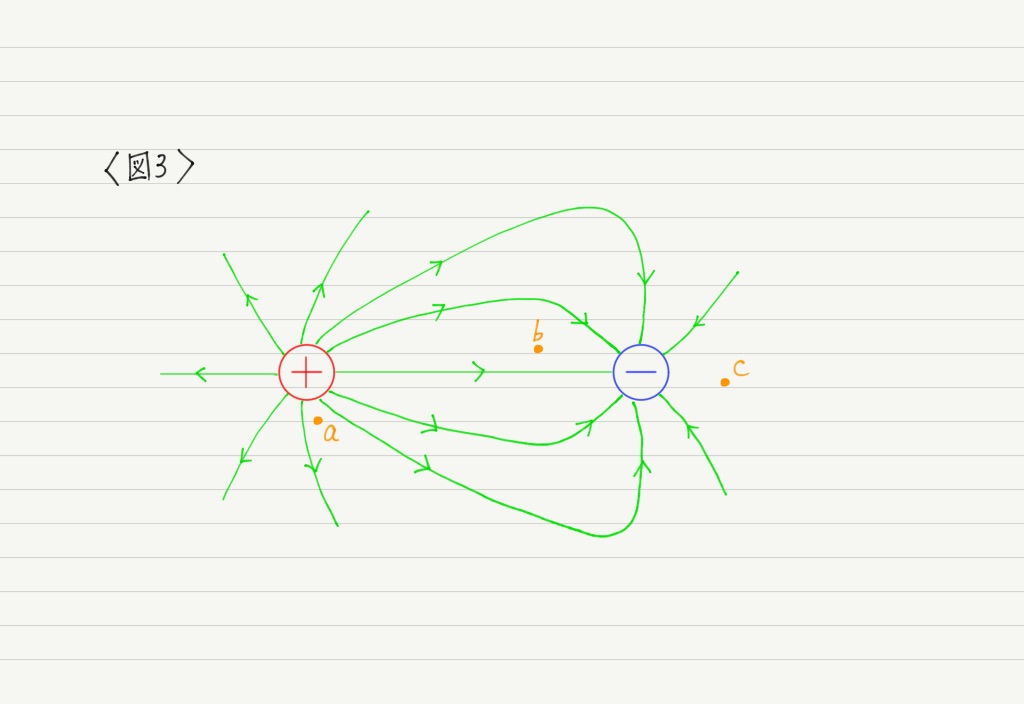

図3の各点a〜cのうち,もっとも電場が強い点はどこか。


この下に答えを載せていますが,まずは自力で考えてみましょう。


答え

[Level.1]
(d)

[Level.2]
(d)

[Level.3]
a

(※ 解説は現在準備中。)
