以前波のグラフについて学習したとき，ロープを例に挙げて説明したことを覚えていますか？ ロープを揺らして伝わる波は横波なので，あのときは自然と横波のグラフを説明していたことになります。
では縦波をグラフで表すとどうなるのでしょうか？
縦波のグラフの書き方

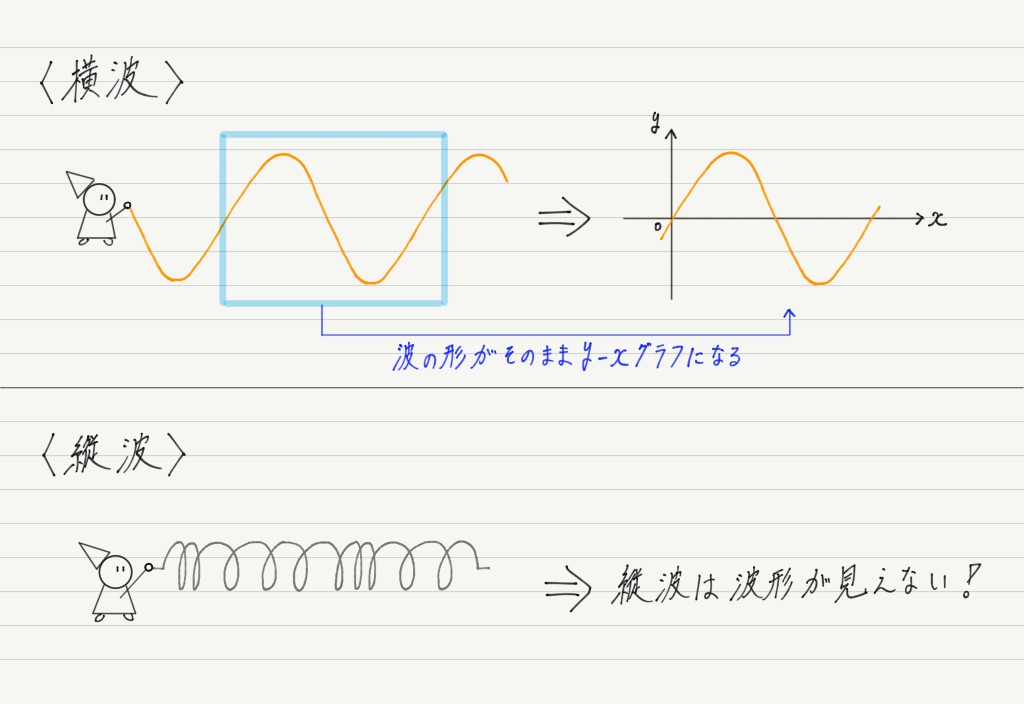

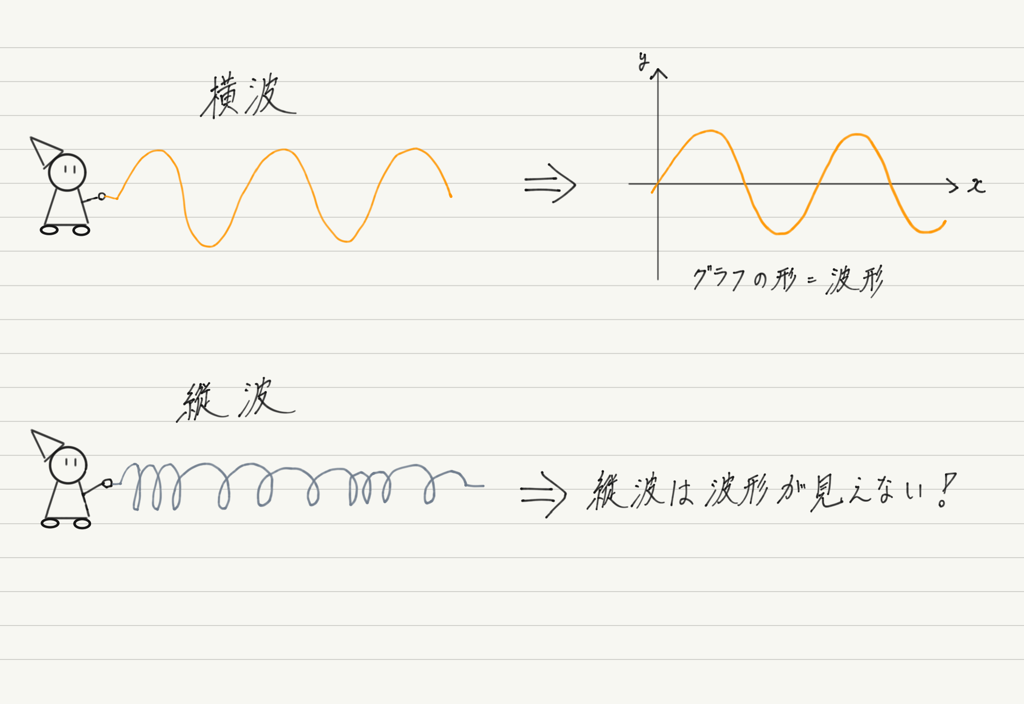

横波は媒質の各点が波の進行方向と垂直に振動するので，波形がそのまま正弦波になりますが，縦波は波の進行方向に対して平行に振動するので，正弦波の形が見えません（縦波がイメージしづらい原因）。
そこで，とりあえず媒質の各点の動き（変位）に注目してみましょう！

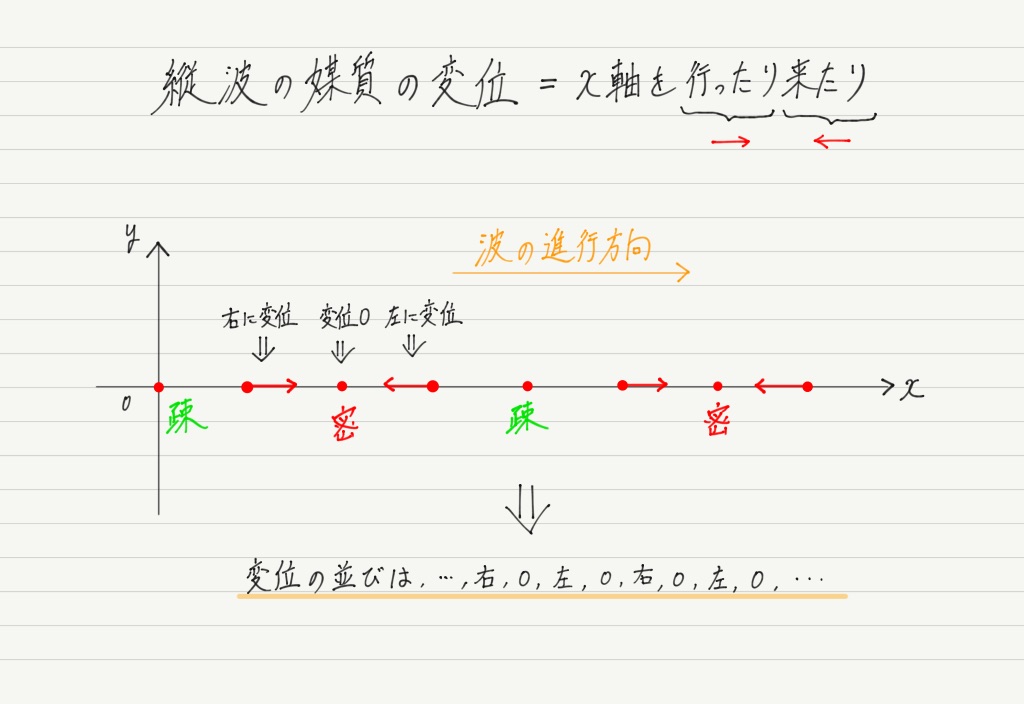

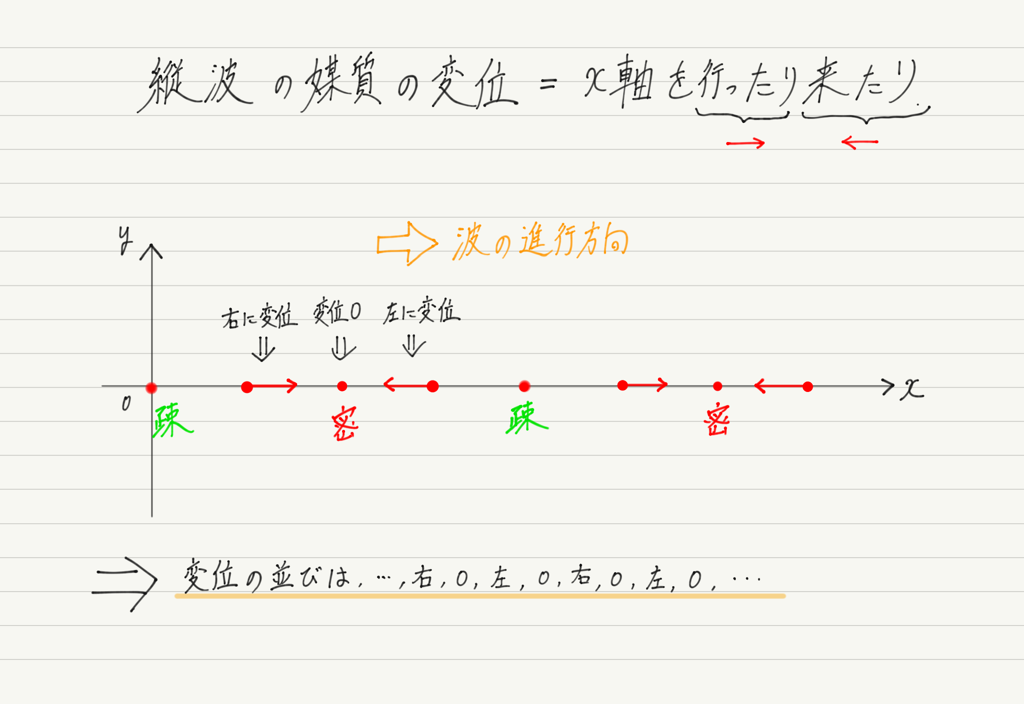

縦波では，媒質は波の進行方向に行ったり来たりしながら進むので，それを矢印で表してみます。
上の図のように，x軸正の方向に動く点，負の方向に動く点，そして動かない点が並ぶことになります。
ここで，矢印で挟まれた点（→・←）は，両側からギュッと圧縮されていることになるので密になります。 逆に，矢印が両方向に離れていく点（←・→）が疎です。
このように媒質の変位を矢印で表すと，縦波の特徴である密と疎がどの場所にあるのかがわかります。密と疎を忘れている人は前回の記事で復習しましょう。
ですが，矢印を並べただけではグラフとは呼べませんよね。 そこでグラフを書くために，いま書いた矢印に細工をします！
具体的には，「x軸方向に沿った矢印を，y軸方向に向ける」ということをします。
（※グラフを書くためだけの細工であり，物理的には何の意味もありません！）
変位がy軸に沿っていれば，それは横波と同じなのでグラフに書くことができます。
つまり，今からやろうとしている細工は，「縦波だけど，矢印の向きを変えることで横波に似せよう」という魂胆です笑

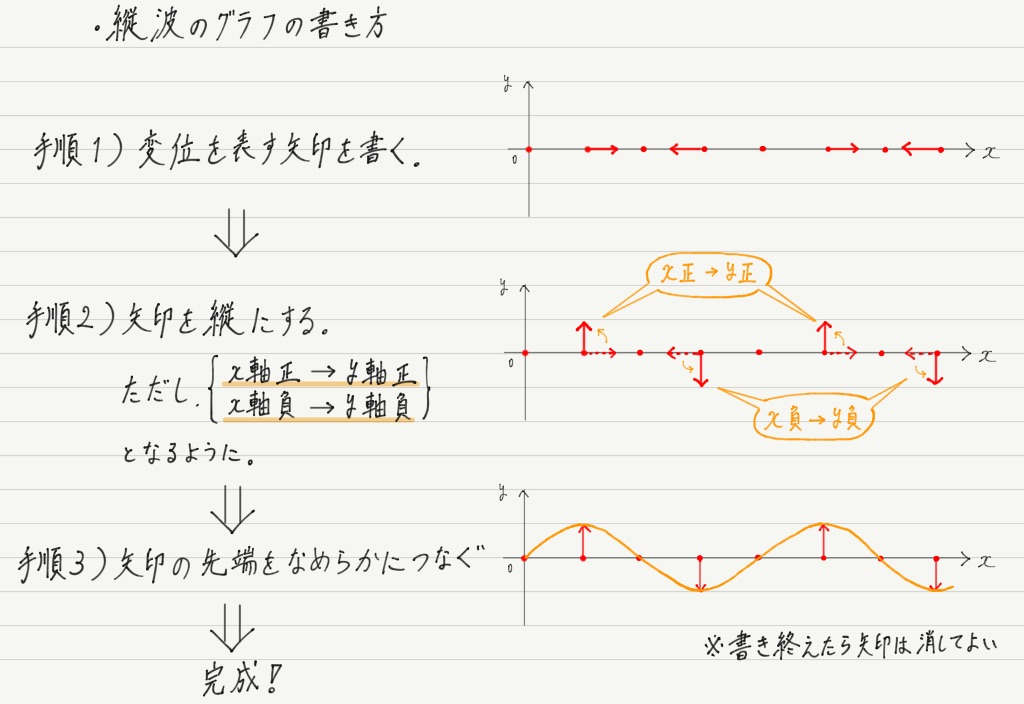

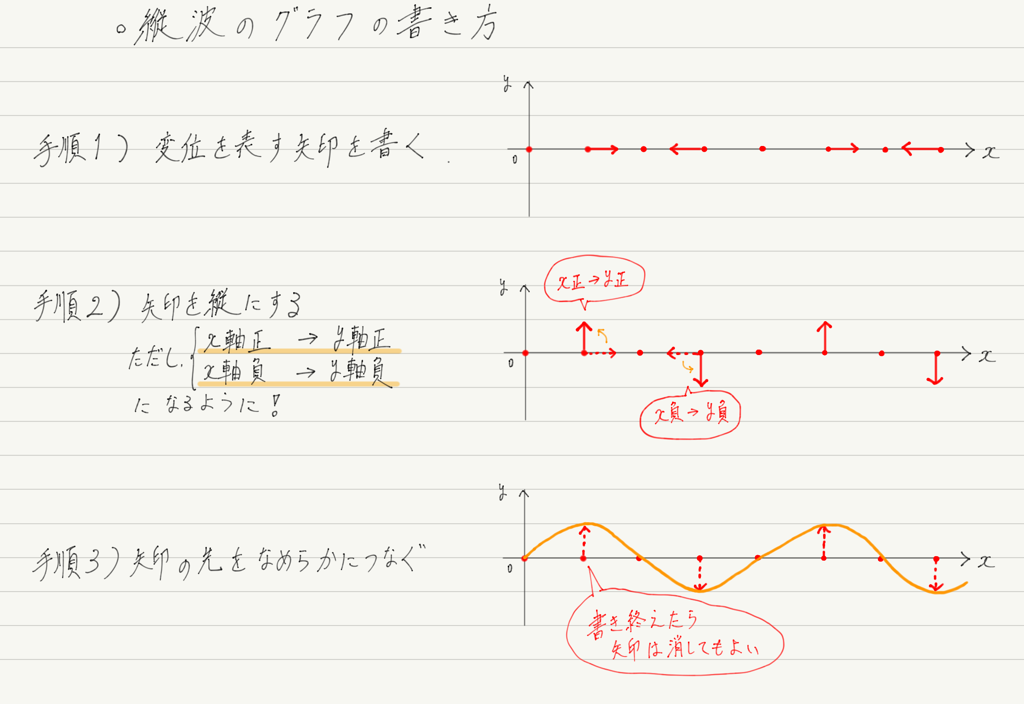

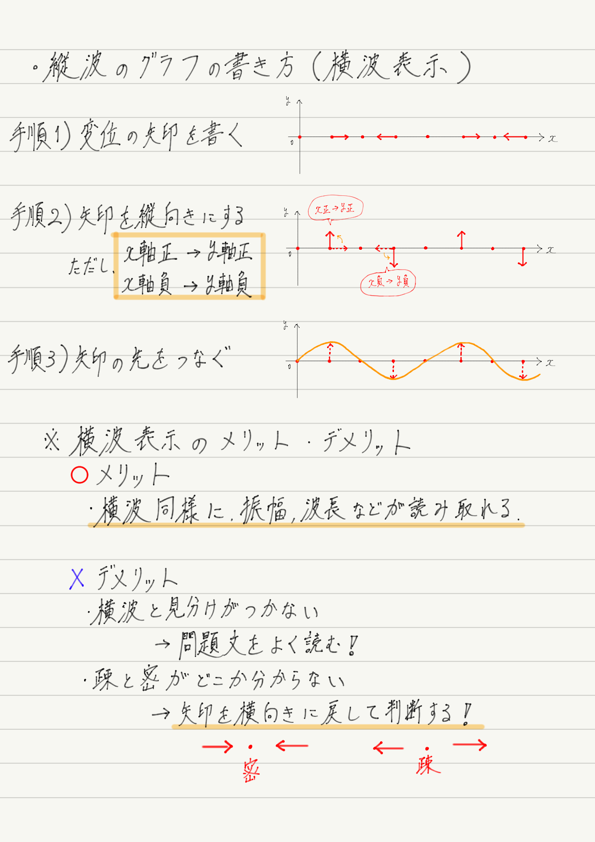

では，実際にグラフを書く手順を示しましょう。
これで，縦波をグラフに表すことができました！ やったね！！
このように縦波のグラフを書く方法を「横波表示」と言います。 書いた縦波のグラフが横波（正弦波）の形なのでそう呼ばれます。
これで縦波も波っぽく見えるようになったわけですが，いいことばかりではありません。
横波表示のメリットとデメリットについてまとめておきましょう。

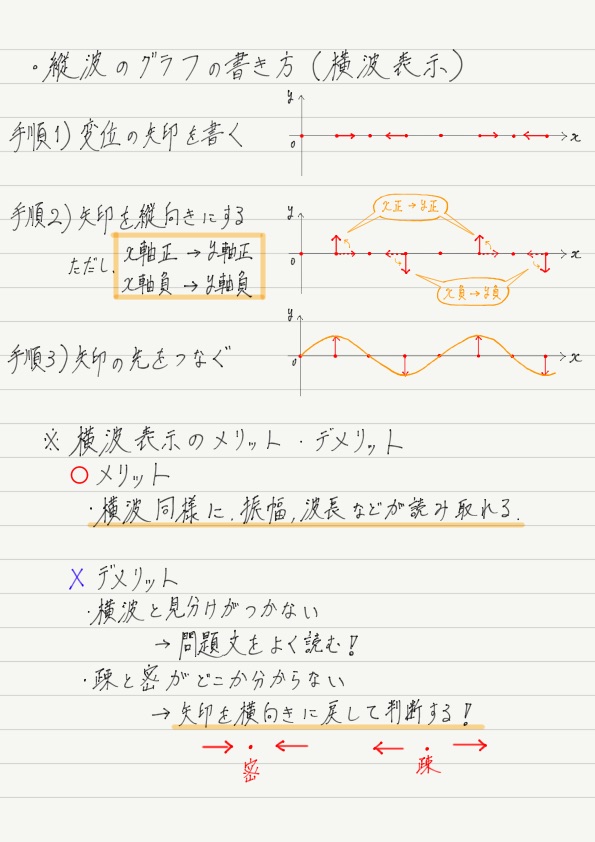

今回のまとめノート
これにて波のグラフの話はおしまいです。 時間に余裕がある人は，ぜひ問題演習にもチャレンジしてみてください！
次回予告
次回からは波の特徴的な性質について学んでいきます！
