磁力線と磁束線

磁場からの作用を考えるとき,磁場そのものを用いるよりも,あらかじめ周りの物質から受ける影響も含めた磁束密度を用いるほうが何かと都合がよい,というのが前回の結論でした。

そんなわけで今回は,磁束密度の表現方法について考えてみましょう。





磁力線と磁束線のちがい

これまで電場の様子は電気力線を,磁場の様子は磁力線を用いて表してきました。

このことを踏まえて磁束密度はどう表すべきか,ということですが,磁束密度も磁場の様子であることには変わりないので,やはり線で表すのが妥当でしょう。

そこで,磁束密度の表現方法として磁束線というものを新たに導入します。



詳しい説明の前にまずは図を見てほしいのですが,これは一見すると磁力線と大差ないように思えます。

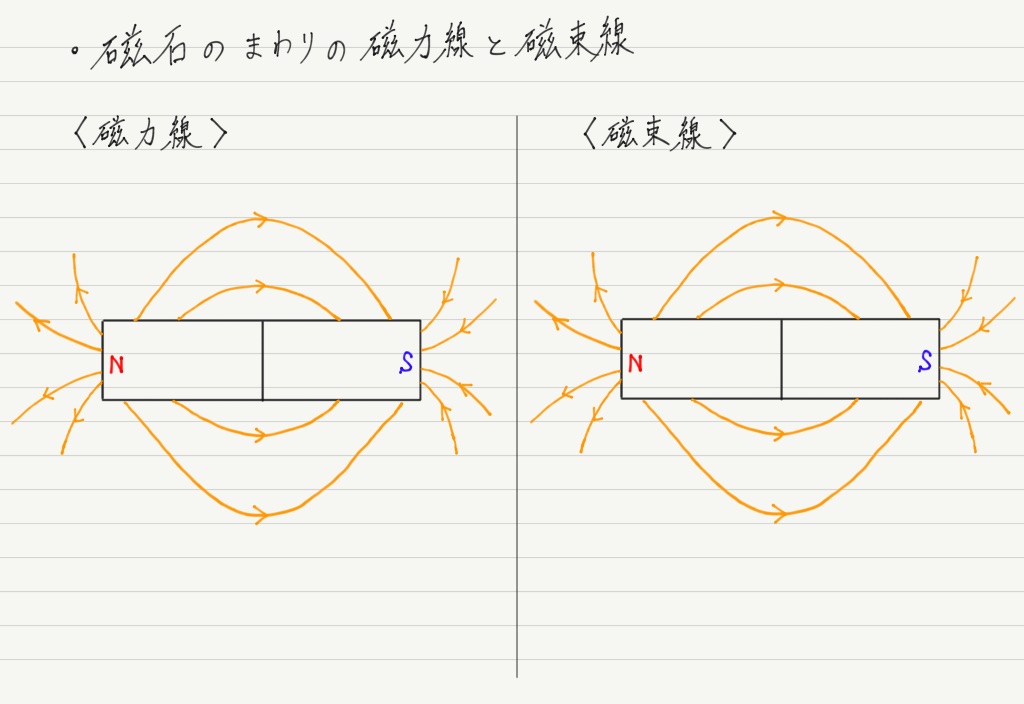

f:id:ph-km86-ma:20190414204516p:plain
とはいえ,磁力線と磁束線はやはり別物。

磁束密度は物質の影響を加味したものなので,両者のちがいが一番ハッキリわかるのは物質内部です!

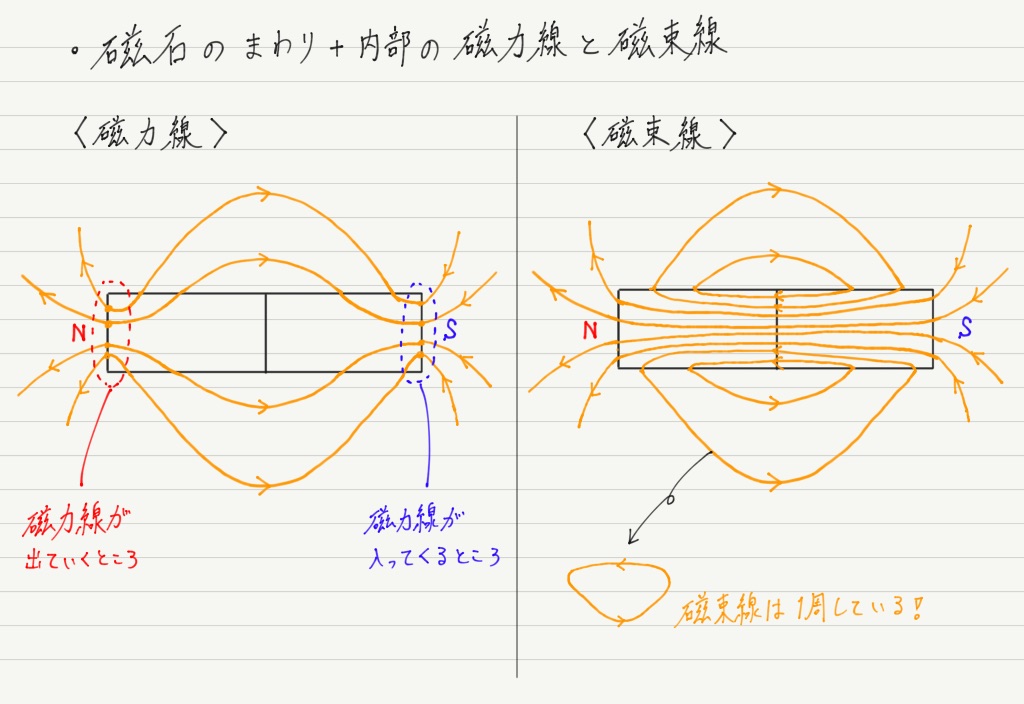

f:id:ph-km86-ma:20190414204409p:plain
磁力線と磁束線の最大のちがいは,

磁力線 → 線にスタート(N極)とゴール(S極)がある

磁束線 → 線をたどると,ぐるっと1周していてスタートもゴールもない

ということです。

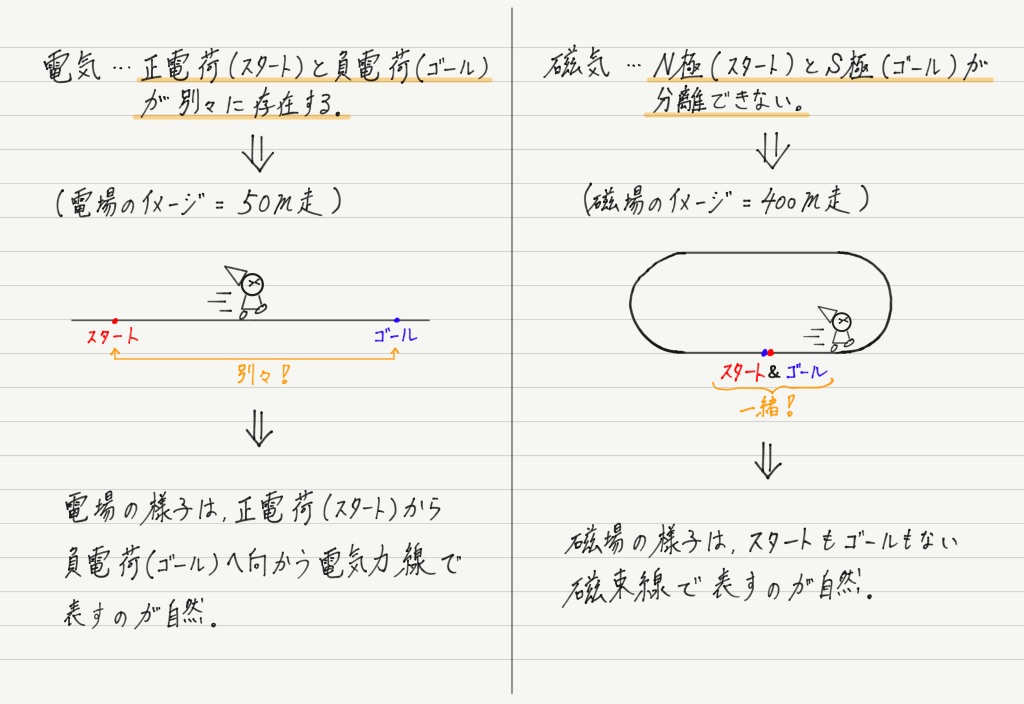

N極とS極が分離できないことを考えると,スタートとゴールを別々に設定するのは不自然。

磁場を表す場合はやはり「磁束密度(磁束線)のほうが自然」と言わざるを得ません。

f:id:ph-km86-ma:20190414150004p:plain

自然だし,計算は簡単になるし,…

磁場ではなく磁束密度を使う理由がわかってもらえたのではないかと思います。





磁束線のルール

具体的に磁束線を書く方法として,以下のルールを採用しましょう!

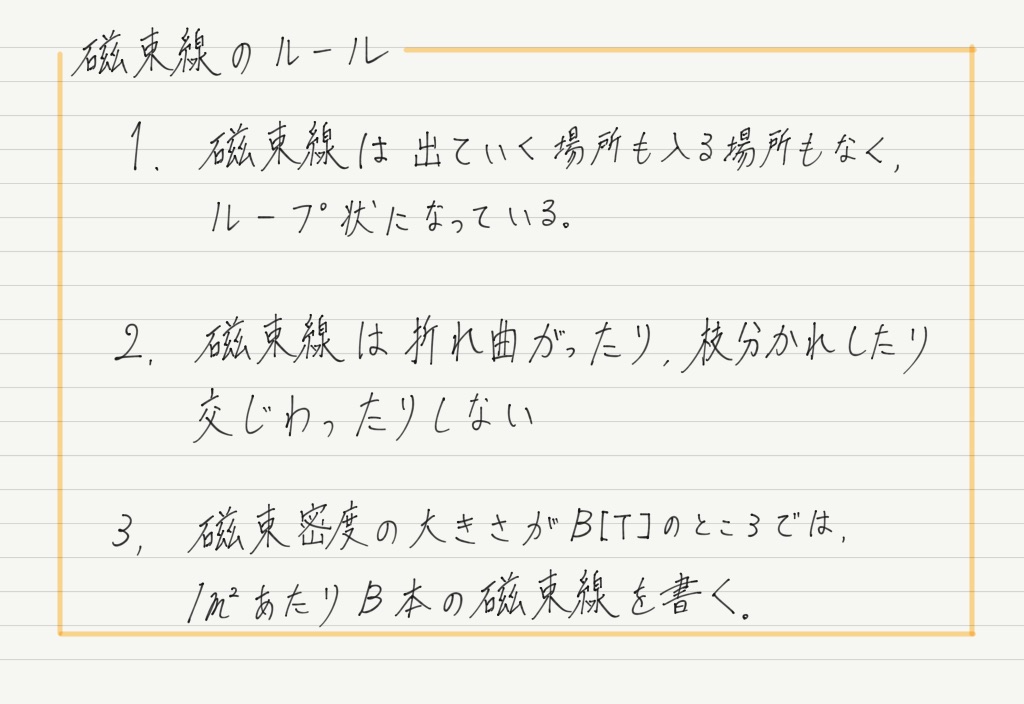

f:id:ph-km86-ma:20190414171715p:plain

「電磁石(ソレノイド)に鉄心を入れると,より強力な電磁石になる」という事実がありますが,例としてこれを磁力線と磁束線でそれぞれ表現してみましょう!

f:id:ph-km86-ma:20190414175211p:plain

f:id:ph-km86-ma:20190414174657p:plain

鉄心を入れたほうが磁石として強くなるにも関わらず,磁力線だとそれが伝わってきません。
それに対して,磁束線の方は鉄心が入ることによって本数が増え,磁束線の密度も増えているので,見ただけで強い磁石だとわかります。

やっぱり磁束線のほうが何かと便利ですよね(*^_^*)



最後に磁束線のルール3に注目。

このルールを逆手に取れば,ある面積を通る磁束線の総本数を求めることが可能です。

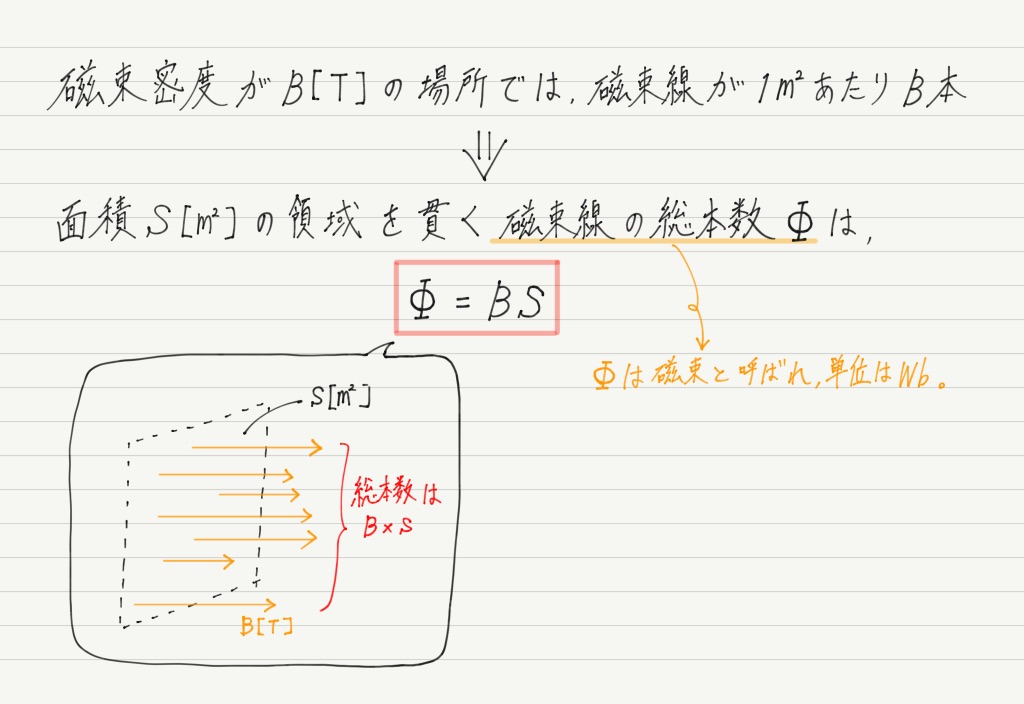

f:id:ph-km86-ma:20190414200853p:plain
この磁束という量は,電磁誘導のときに重要な役割を果たすので,ぜひ覚えておいてください!



今回のまとめノート

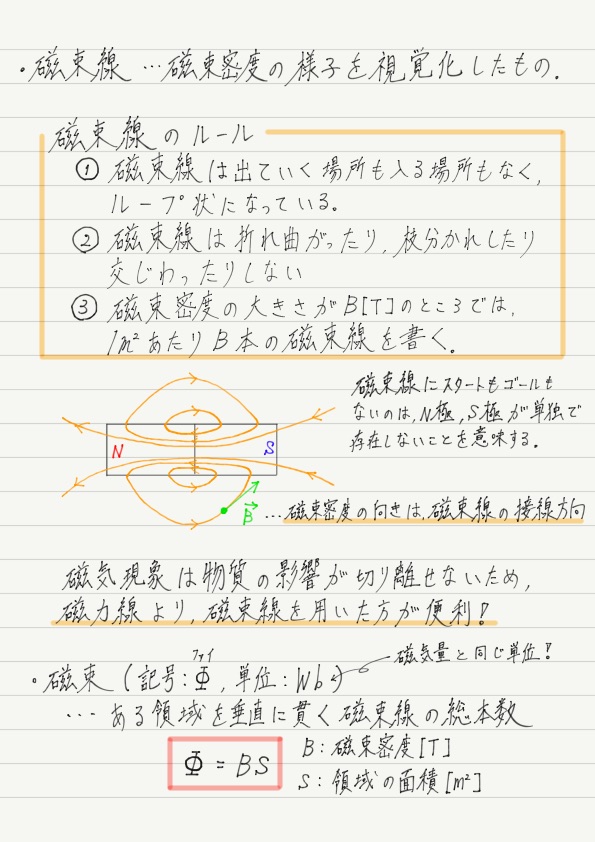

f:id:ph-km86-ma:20190414204215p:plain

次回予告

次回は電流が磁場から受ける力に話を戻して,力の正体に迫りたいと思います。
