波のグラフの読み取り

前回までに,波を表すグラフには2種類あることを学びました。

グラフを苦手にしている人がいますが,数学でも物理でもグラフは情報の宝庫です!! 毛嫌いせずに,しっかり読み取り方をマスターしましょう!

波のグラフの読み取りに関して大事な点は,

「横軸が何を表しているか」

本っっっ当にこの1点に尽きます!

繰り返しになりますが,y-xグラフとy-tグラフは全く違うグラフにも関わらず,同じ形をしているので,横軸を見ないとどちらのグラフなのか判断できません!!

どちらのグラフも正弦波の形をしているので,慣れていない人はy-xグラフだと勝手に思い込みがちです。 必ず横軸がxなのかtなのか確認するクセをつけましょう。

y-xグラフの読み取り

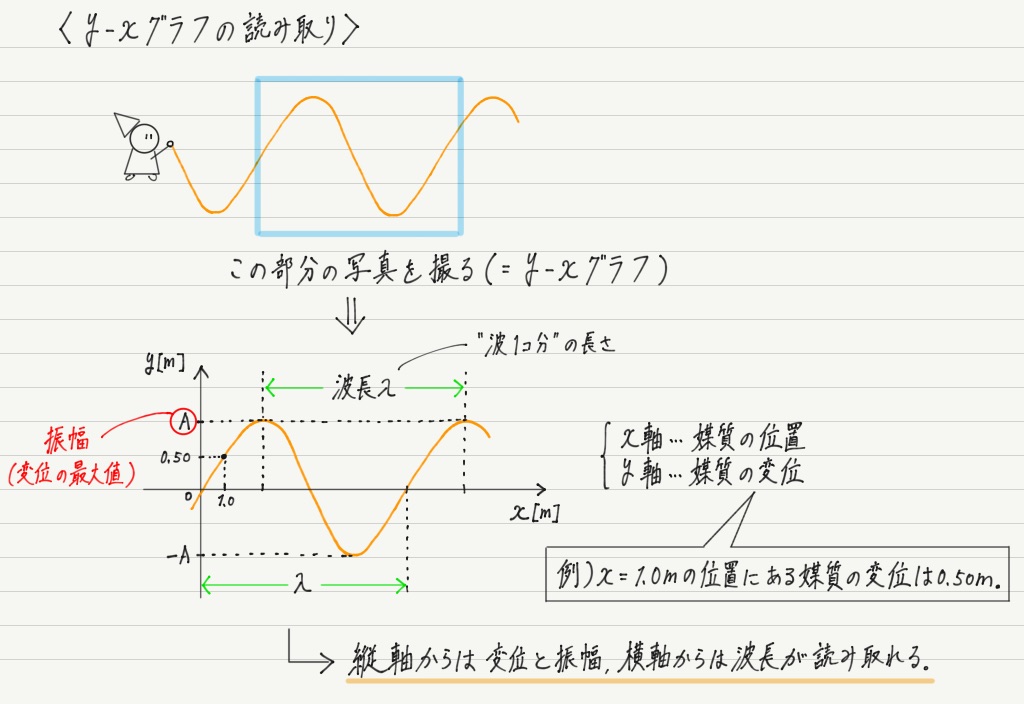

y-xグラフとは「波のある時刻での写真」というイメージでした。

グラフは横軸と縦軸の読み取りがポイントです。

まずは横軸(x軸)。

写真に定規をあてて,波1個分の長さを測れば,波長が読み取れます。

一方,縦軸(y軸)は,媒質の変位を表しています。

これは力学でやった変位と同じで,「媒質が,どの向きに,どれぐらいの距離変化しているか」を表す量です。

変位に自信がない人は力学を復習しましょう ↓

距離と変位今回も用語の使い分けをテーマにお届けします!前回の「速さ」,「速度」はどちらもよく聞く単語でしたが,今回は「距離」はともかく,「変位」は普段使わない言葉ですよね?さっそく意味を確認していきましょう!...

x軸を基準に,上に振動していたら変位は正,下に振動していたら変位は負です。

変位の最大値(=山の高さ)のことを振幅」と呼びます。

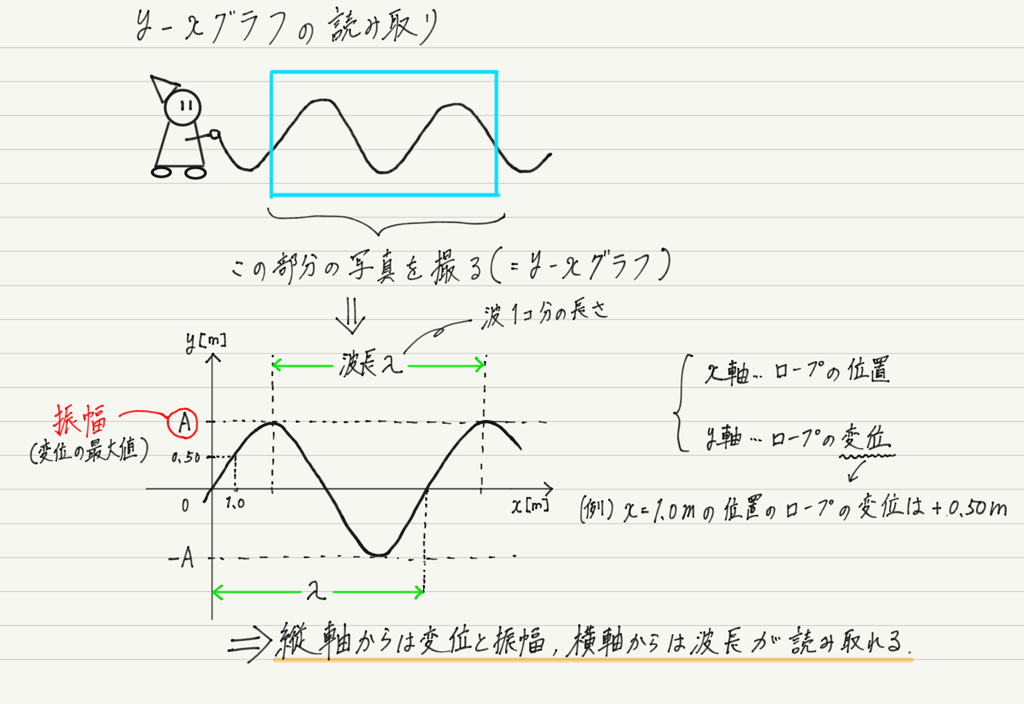

f:id:ph-km86-ma:20180303133338p:plain



y-tグラフの読み取り

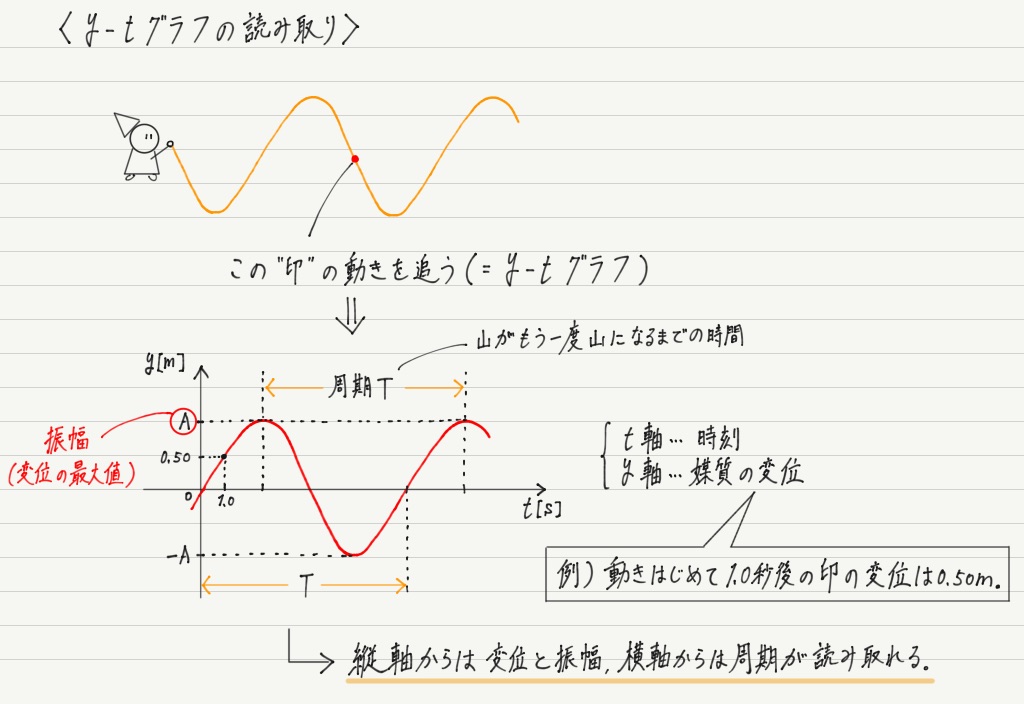

y-tグラフは「媒質の,ある一点の動き」を表しているのでした。

ロープにつけた印が,時間が経つにつれて,上下に揺れている様子です。

縦軸(y軸)が表しているものは媒質の変位です。

ここはy-xグラフと同じなのでわかりやすいですね♪

ただし!

y-xグラフは「ある点での」変位なのに対し,y-tグラフでは「ある時刻での」変位になります。

次に横軸(t軸)ですが,これは,時間を表していることに注意しましょう。

先ほどのy-xグラフでは波1個分の長さ(=波長)を読み取りましたが,y-tグラフでは波1個が生じる時間(=周期)を読み取ることができます。

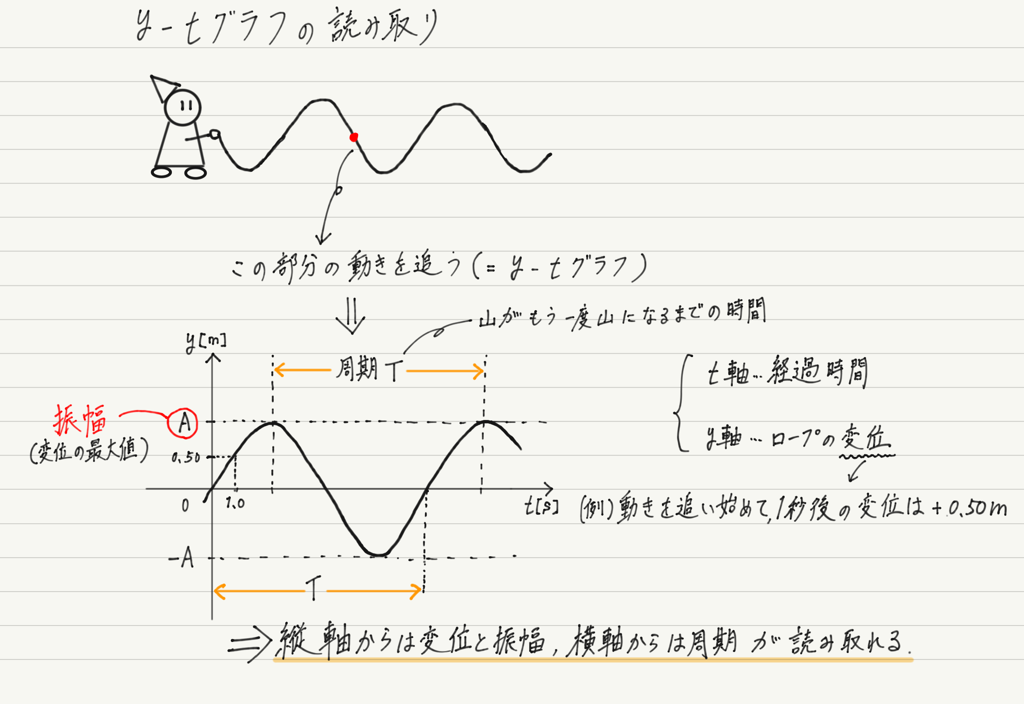

f:id:ph-km86-ma:20180303134148p:plain

以上,2つのグラフの読み取りでした。

y-xグラフとy-tグラフとでは,読み取れるものがちがう,ということが大切です。

与えられたグラフから読み取れるものはそのまま読み取り,読み取れないものは波の基本式などを使って計算で求めることになります。

まとめノートで2つのグラフを並べて見比べてみましょう。

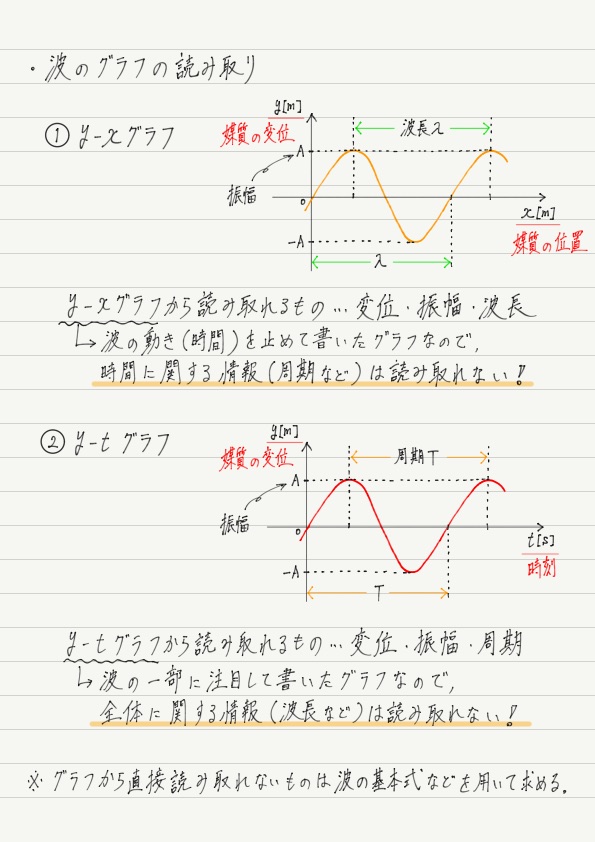

今回のまとめノート

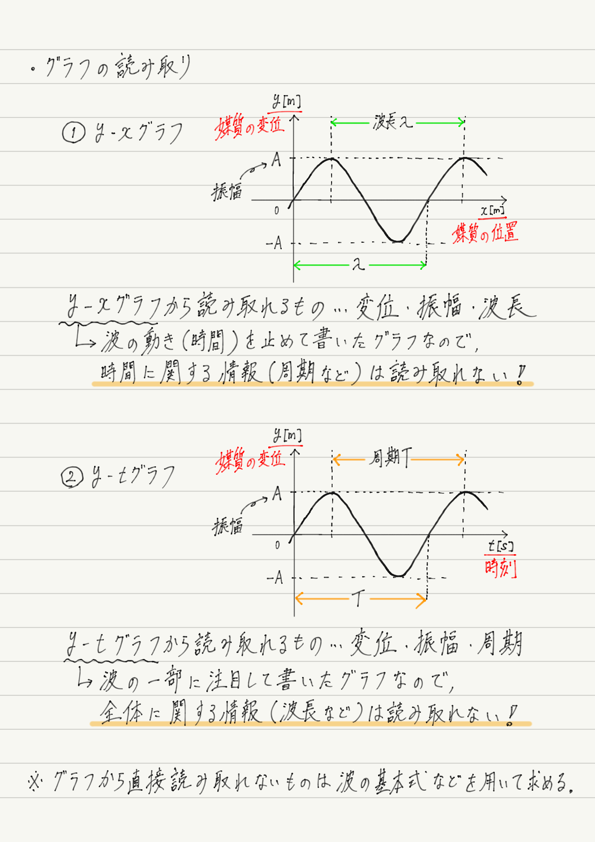

f:id:ph-km86-ma:20180303142035p:plain

教科書や問題集などで繰り返し問題を解いて,グラフに慣れることも大切です。

次回予告

グラフはいったんお休みして,次回は再び波の用語を学習しましょう!
