【演習】非オーム抵抗

物理基礎【電磁気】補講『非オーム抵抗』の講義内容に関連する演習問題です。 講義編を未読の方は問題を解く前にご一読ください。

非オーム抵抗抵抗を扱う法則といえばオームの法則ですが,オームの法則が成り立たない抵抗も存在します。今回はそんなおかしな抵抗について学んでいきましょう。...
Contents

問題

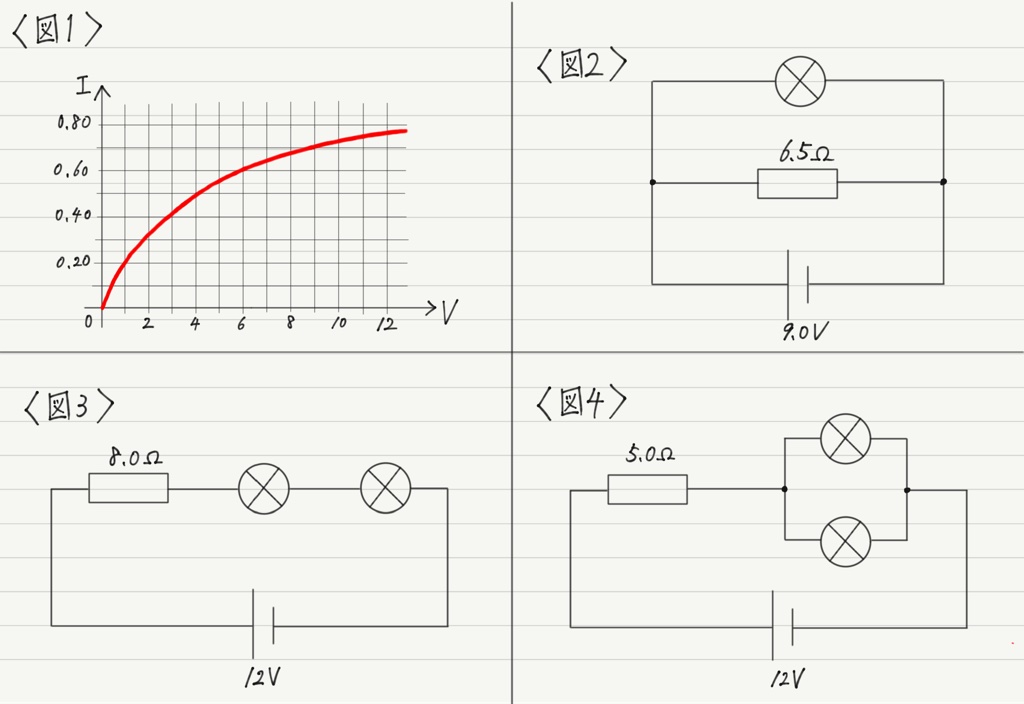

I-Vグラフが図1で表される電球がある。 以下の各問に答えよ。

[Level.1]
この電球1個を図2のように接続した。 電球に流れる電流は何Aか。

[Level.2]
この電球2個を図3のように接続した。 抵抗に流れる電流は何Aか。

[Level.3]
この電球2個を図4のように接続した。 抵抗に流れる電流は何Aか。

この下に答えを載せていますが,まずは自力で考えてみましょう。


答え

[Level.1]
0.70A

[Level.2]
0.50A

[Level.3]
1.2A

(※ 解説は現在準備中。)
