非オーム抵抗

電気回路で抵抗を扱うための法則といえば,もちろんオームの法則!

…なのですが,オームの法則が成り立たない抵抗というものも存在します。

今回はそんなおかしな抵抗の振る舞いについて学んでいきましょう。





抵抗と温度

抵抗というのは電流(自由電子)の流れにくさですが,そもそもなんで流れにくいのでしょうか?

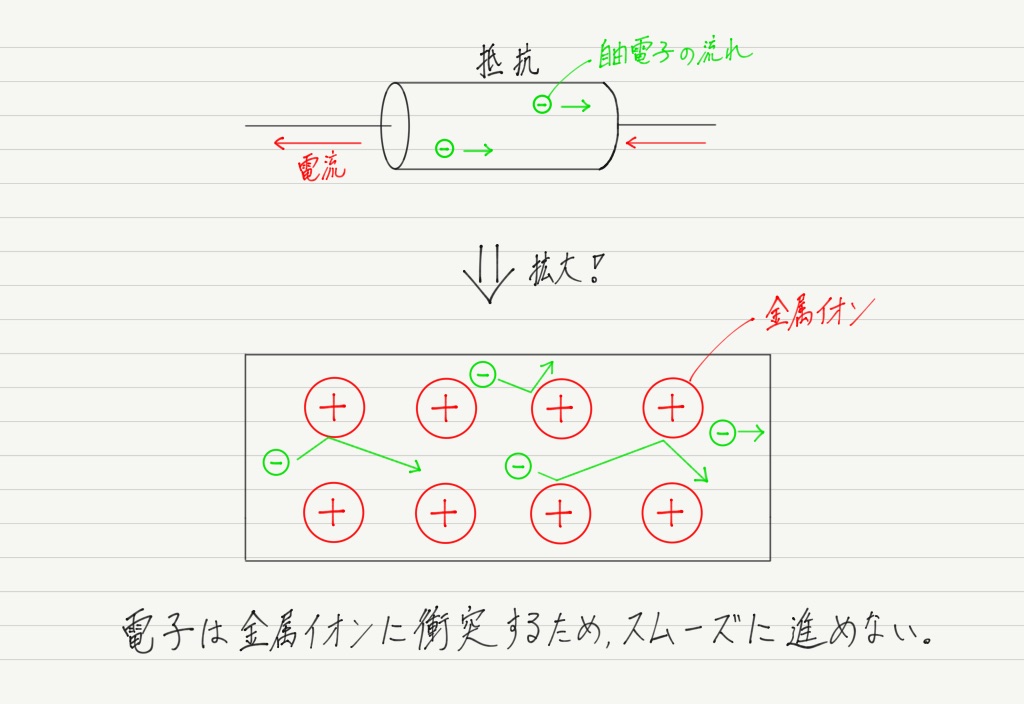

実は,金属の陽イオンが流れにくさを生み出している原因です。

f:id:ph-km86-ma:20191027134453p:plain

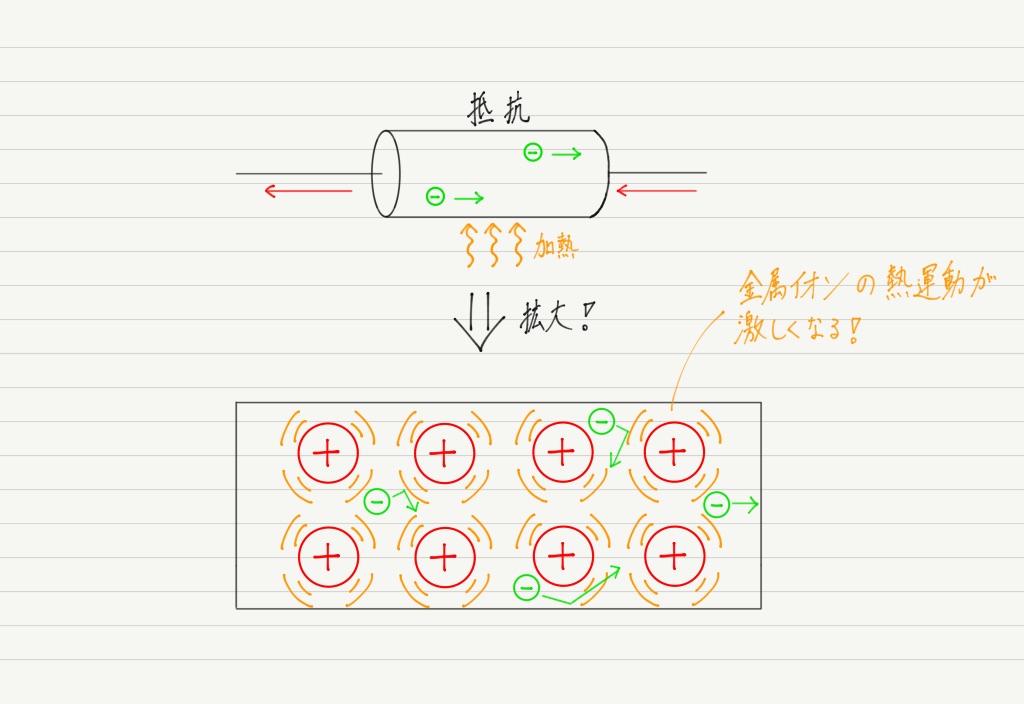

さて突然ですが,ここで金属の温度を上げてみましょう!

f:id:ph-km86-ma:20191027135341p:plain

金属イオンの熱運動が激しくなると,自由電子の通りにくさは加熱前よりも増します(=抵抗値の増加)。

サッカーやバスケでも,動きの遅いディフェンスを抜くのは楽勝ですが,動きが速くなると厄介ですよね!



温度が上がると抵抗が増える,これは結構重大な問題な気がしませんか?

なぜなら,抵抗はジュール熱によって勝手に発熱してしまうからです!

電気回路の問題を解くとき,私たちはいつも「この抵抗は10Ω(で一定)」という設定でやっていますが,厳密には「電流が流れるとジュール熱で抵抗の温度が上がるので,抵抗の値は増加していく」はず。

…でも安心してください。 普通の抵抗はよほど大きい電流を流さない限り,ほとんど温度変化しません。  いつもどおり「抵抗は一定」と考えて差し支えないのです。

なーんだ,じゃあ別にいいじゃん…



って,ちょっと待った!!

確かに普通の抵抗はそう簡単に熱くならないけど,だいぶ熱くなる部品をみなさんは知っているはず。

そう,豆電球や白熱電灯です!

これらは手で触ってわかるほどの高温になりますよね?

さすがにそのレベルの温度上昇だと,抵抗の変化を無視するわけにはいきません。

こういった “普通でない” 抵抗はどうしたらいいのでしょうか?





電球のI-Vグラフ

電球の抵抗値がどのように増加するのかグラフで見てみましょう。

f:id:ph-km86-ma:20191027143131p:plain
普通の抵抗のI-Vグラフは原点を通る直線,つまり電流と電圧が比例する形になっているので,オームの法則に従っていることがわかります。

一方,電球のI-Vグラフは直線ではないので,電流と電圧に比例関係はありません。

つまり電球は「抵抗のはたらきをもっているのに,オームの法則には従っていない」ことになります。

電球のように,オームの法則に従わない抵抗を,非オーム抵抗といいます(I-Vグラフの形が直線でないことから,非直線抵抗や非線型抵抗とも呼ばれる)。



非オーム抵抗を含む回路の問題

オームの法則に従わないということは,もちろんオームの法則を使って計算することもできないわけで,問題を解くときに困っちゃいます。

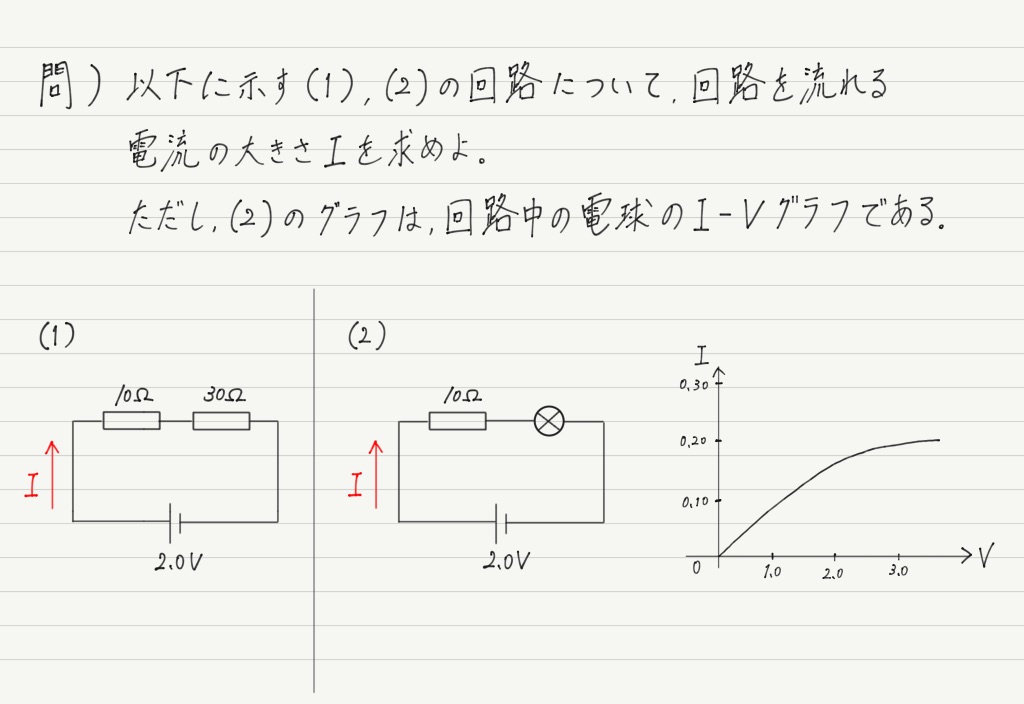

f:id:ph-km86-ma:20191027183029p:plain
この問題の解法について考えてみましょう。

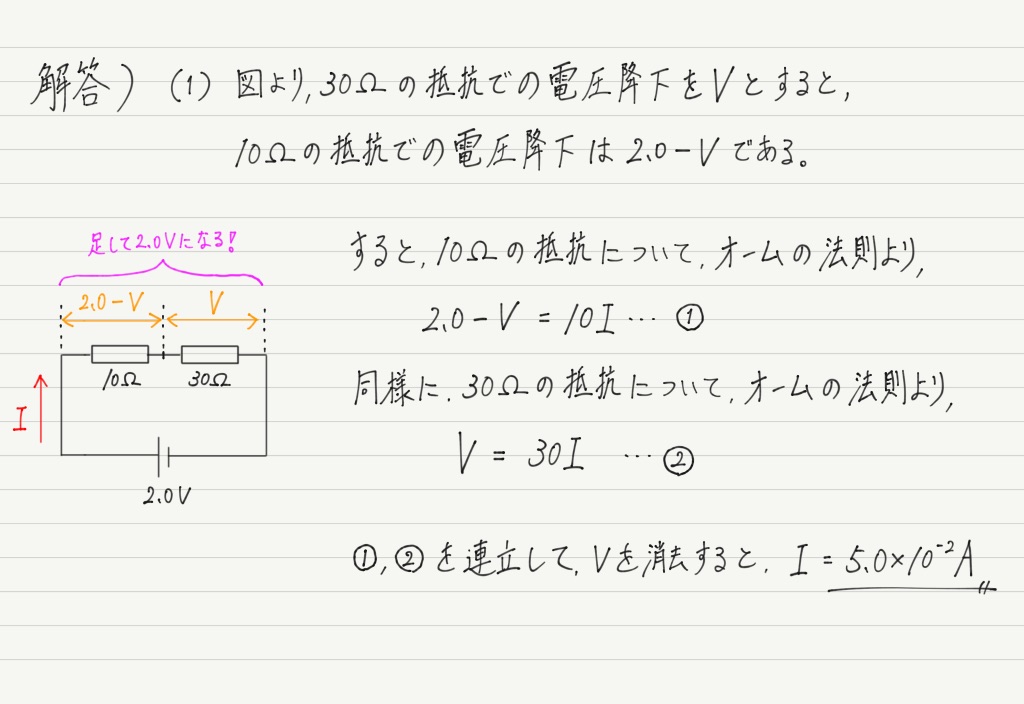

(1)は合成抵抗を使えば一発なのですが,(2)の話とつながりをもたせたいので,敢えて合成抵抗は使わずに計算してみます。

f:id:ph-km86-ma:20191027173749p:plain

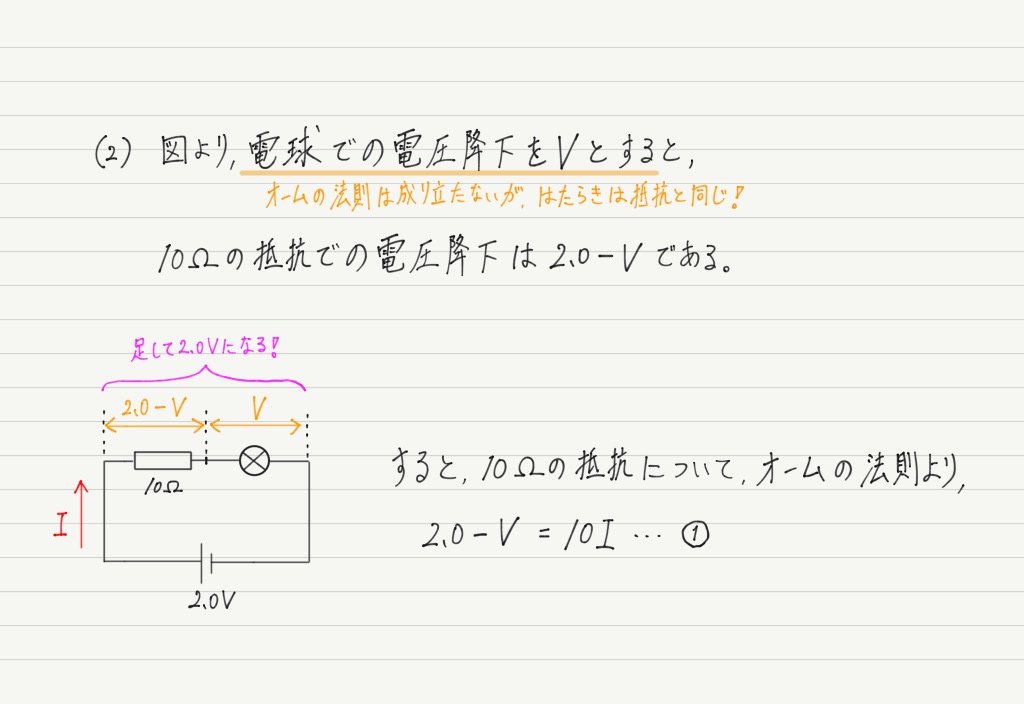

では,お待ちかねの(2)。

電球はさておき,普通の抵抗についてはオームの法則が成り立つので,式を作っておきます。

f:id:ph-km86-ma:20191027183744p:plain

VI,2つの未知数があるので,これを解くためには式がもう1本必要です。

が,先ほどから言っている通り,電球ではオームの法則が成り立たないので式がつくれません。 こりゃ困った(・・;)

わからなくなったら基本に立ち返りましょう。 連立方程式の基本は中学校で学習したはずです。

さぁ,記憶を呼び覚ましてください… … …





ズバリ,今回の状況を打破するポイントは,「連立方程式の解は,2つのグラフの交点の座標」!!

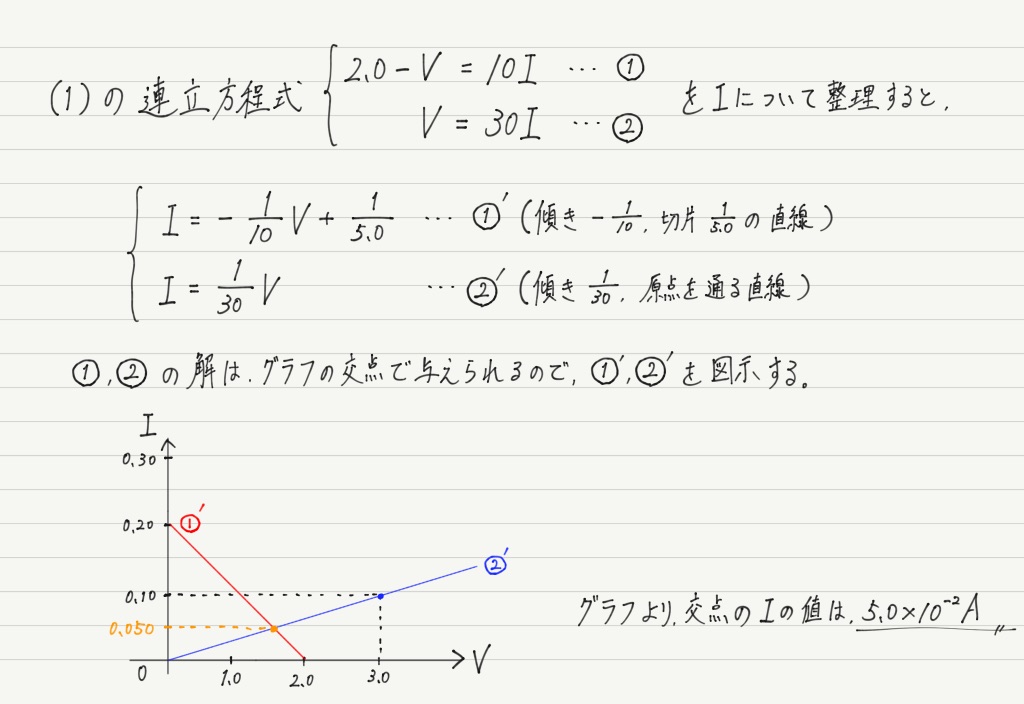

まちがいなく中学校で習っているはず。 この方法で(1)を解き直してみましょう。

f:id:ph-km86-ma:20191027175732p:plain

これを踏まえて(2)にチャレンジ。

電球ではオームの法則の式が立てられないので,連立方程式を直接解くのは不可能。

ですが,いま見たように,連立方程式の解はグラフの交点としても求められます。

そして,電球のI-Vグラフなら問題文ですでに与えられています!

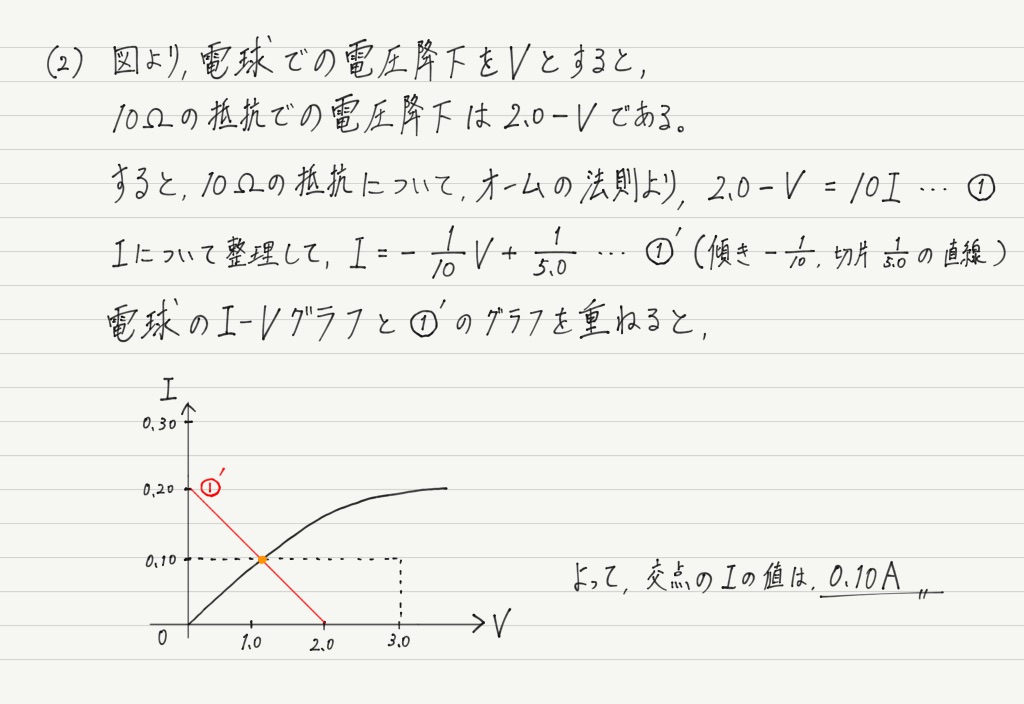

「式がなかったらグラフを使えばいいじゃない(マリー・アントワネット談)」ということで,(2)はこう解いたらいいじゃない。

f:id:ph-km86-ma:20191027183706p:plain
ちなみに電球以外の非オーム抵抗としては,ダイオードが挙げられます。

ダイオードの材料である半導体は,温度が上がると逆に抵抗値は下がるため,I-Vグラフの形は電球とは異なりますが,グラフの交点を求めるという手法は当然有効です!

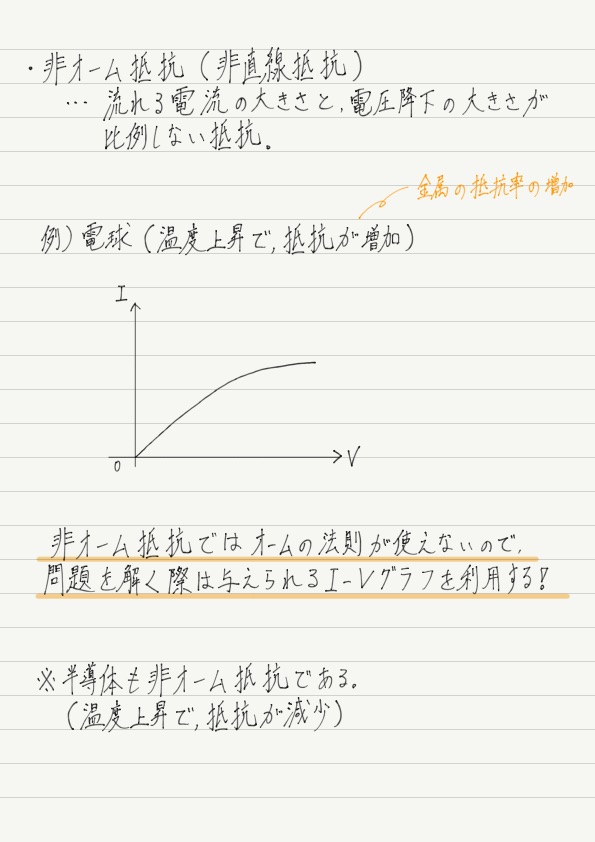

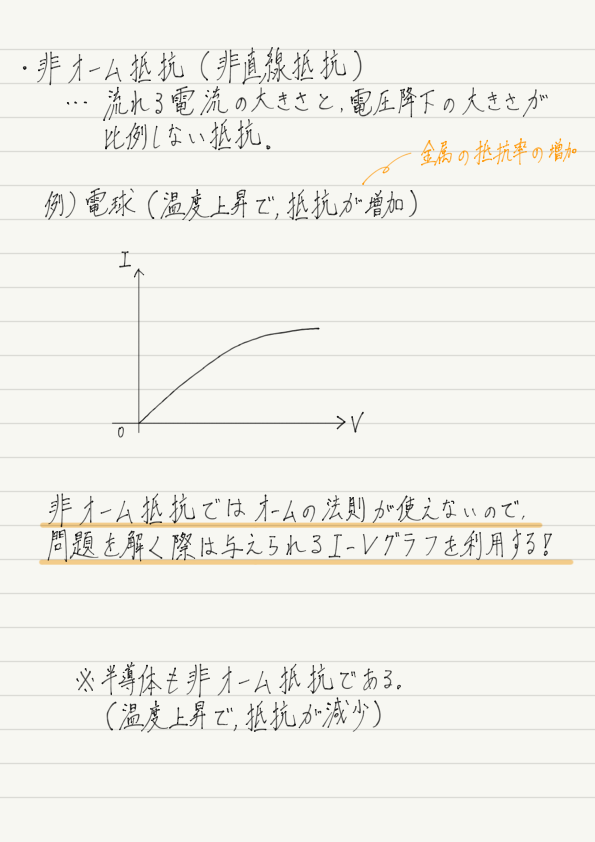

今回のまとめノート

f:id:ph-km86-ma:20191027194930p:plain

今回は解き方のみの解説だったので,ぜひお手元の問題集で類題を探して解いてみてください! 自分の手を動かすことが大事!
